El LM317 es un conocido regulador de tensión muy versátil que permite ajustar su tensión de salida con tan solo dos resistencias y permite una corriente de salida de hasta 1.5 Amperios.
El LM-317 es un regulador ajustable de tres terminales capaz de suministrar mas de 1,5 A en un rango de entre 1,2 V hasta 37 V. de uso extramadamente sencillo, solo requiere dos resistencias exteriores para conseguir el valor de salida. De hecho la línea de carga y regulación es mejor que en los reguladores fijos. Además de las mejores características respecto a los reguladores fijos, dispone de protección por limitación de corriente y exceso de temperatura, siendo funcional la protección por sobrecarga incluso si el terminal de regulación está desconectado. Normalmente no necesita condensadores mientras esté a menos de 15 centímetros de los filtros de alimentación. Dado que es un regulador flotante y solo ve la entrada a la salida del voltaje diferencial, se puede utilizar para regular altas tensiones mientras no se supere el diferencial de entrada/salida.
La tensión entre la patilla ADJ y OUT es siempre de 1.25 voltios (tensión establecida internamente por el regulador) y en consecuencia la corriente que circula por la resistencia R1 es: IR1 = V / R1 = 1.25/R1
Esta misma corriente es la que circula por la resistencia R2. Entonces la tensión en R2: VR2 = IR1 x R2. Si se sustituye IR1 en la última fórmula se obtiene la siguiente ecuación: VR2 = 1.25 x R2 / R1.
Como la tensión de salida es: Vout = VR1 + VR2, entonces: Vout = 1.25 V. + (1.25 x R2 / R1)V. simplificando (factor común) Vout = 1.25 V (1+R2 / R1) V.
De esta última fórmula se ve claramente que si modifica R2 (resistencia variable), se modifica la tensión Vout
En la fórmula anterior se ha despreciado la corriente (IADJ) que circula entre la patilla de ajuste (ADJ) y la unión de R1 y R2. Esta corriente se puede despreciar, tiene un valor máximo de 100 uA y permanece constante con la variación de la carga y/o de la tensión de entrada.
Con el propósito de optimizar la regulación el resistor R1 se debe colocar lo más cercano posible al regulador, mientras que el terminal que se conecta a tierra del resistor R2 debe estar lo más cercano posible a la conexión de tierra de la carga
Con el propósito de optimizar el funcionamiento del regulador se pueden incorporar al diseño algunos elementos adicionales: (ver diagrama inferior).
- Se pone un capacitor C1 de 0.1uF en la patilla de entrada (IN) si el regulador se encuentra alejado del bloque que se encarga de la rectificación.
- Se pone un capacitor C3 de 1 uF de tantalio o 25 uF electrolítico en la patilla de salida (OUT) con le propósito de mejorar la respuesta a transitorios.
- Se pone un capacitor C2 de 10 uF electrolítico en paralelo con R2 con el propósito de mejorar el rechazo del rizado.
- Se pone un diodo D1 (1N4001) para proteger el regulador contra posibles cortos circuitos en la entrada del regulador.
- Se pone un diodo D2 (1N4001) para proteger al regulador contra posibles cortos circuitos en la salida al dar camino a la descarga de capacitores.
Nota: R1 = 240 Ohmios y R2 = 5 Kilohmios (potenciómetro)

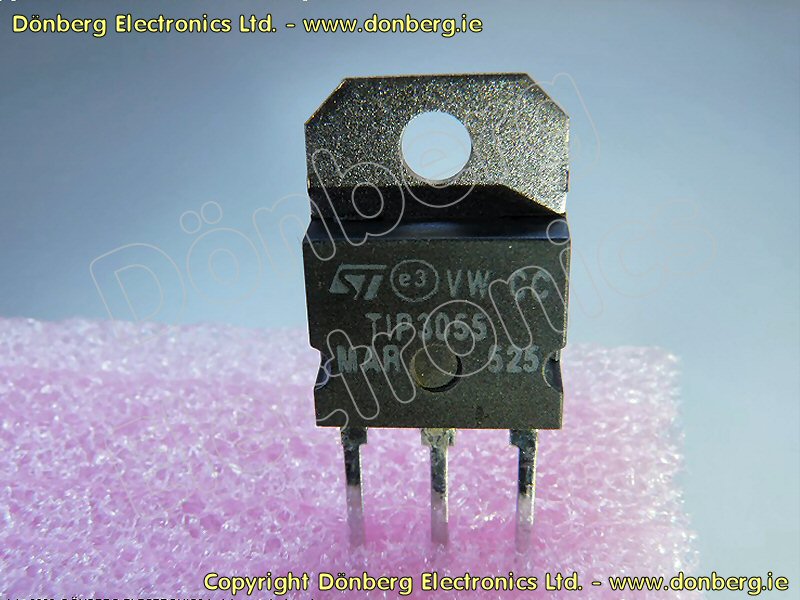

Despues se utiliza el transistor Tip 3055 que es un transistor Darlington
En electrónica, el transistor Darlington es un dispositivo semiconductor que combina dos transistores bipolares en un tándem (a veces llamado par Darlington) en un único dispositivo.
La configuración (originalmente realizada con dos transistores separados) fue inventada por el ingeniero de los Laboratorios Bell Sidney Darlington. La idea de poner dos o tres transistores sobre un chip fue patentada por él, pero no la idea de poner un número arbitrario de transistores que originaría la idea moderna de circuito integrado.
Ademas de un Trancistor BC548
El BC548 es un transistor NPN bipolar de propósitos generales utilizado principalmente en equipos de procedencia europea. Eléctricamente es similar al transistor 2N3904 (estadounidense) y al 2SC1815 (japonés), aunque la asignaciones de los pines es distinta. El dispositivo viene integrado en un encapsulado tipo TO-92. El orden de los pines mirando la parte plana del encapsulado de derecha a izquierda es emisor, base, colector.
